数字实验室注射泵 dLSP 500系列
支持局域网和无线通信(Wifi/蓝牙)等多种互联方式，通过专用PC软件和Android app，在PC和移动端进行控制和监控；
7寸工业触摸屏，图形化界面，使用简单且直观
流量范围：0.0003nl/min-120ml/min
最大通道数：10
产品特性
适用场所：
实验室等领域使用
产品特性：
支持局域网和无线通信(Wifi/蓝牙)等多种互联方式，通过专用PC软件和Android app，在PC和移动端进行控制和监控
智能语音播报及智能诊断功能，轻松掌握实验进度及状态
流量平稳，精度高，实现稳定的微量液体传输，支持微流控和高压静电纺丝应用
7寸工业触摸屏，图形化界面，使用简单且直观
通过编程自定义工作过程，编程参数保存为方法，便于直接调用
拥有三级权限管理，Pro版同时具备电子签名和审计追踪功能，完全满足21CFR Part 11法规要求
产品规格
功能特点

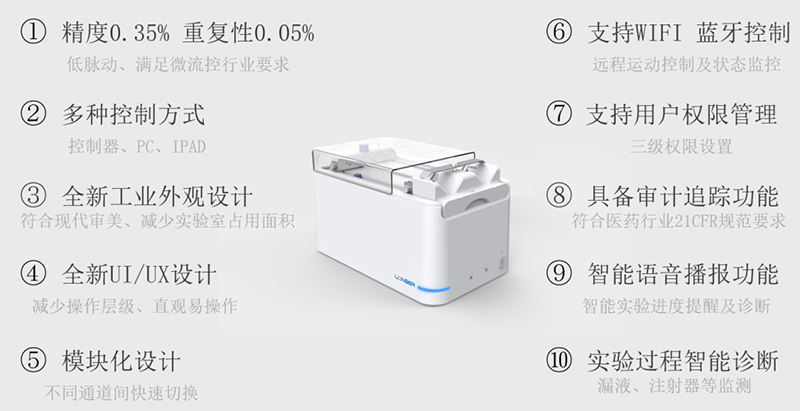

十大亮点

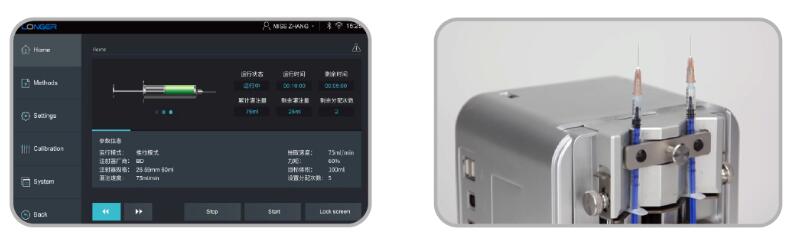

全新工业外观设计，采用7寸高清液晶触摸屏
图形化界⾯设计，操作简单
直观显⽰各种状态提⽰、报警信息及诊断结果
可供防尘罩配件，以免灰尘/赃物落入及化学试剂侵蚀
符合人体工学的高度，提升用户体验
竖直放置使⽤，尽可能节省实验台面位置
支持局域网和无线通信(WIFI/蓝牙)功能，在PC和移动端(APP)实现远程监控
提供专⽤PC软件和APP，控制⽅式多元化
APP向导式引导界⾯，所⻅即所得，可快速上⼿

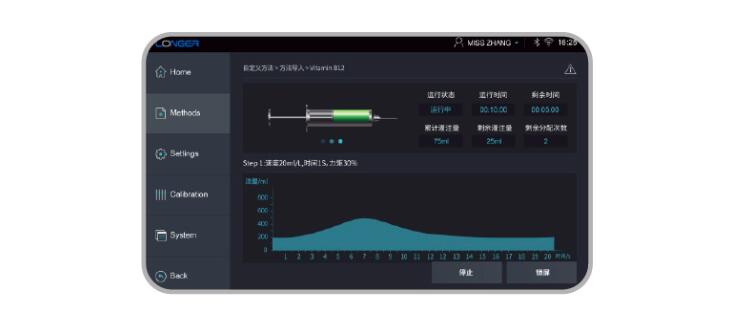

基于工作流的模块化编程，按照自定义程序自动完成各种工作状态的切换
⽆需上位机的介⼊，可⾃动进⾏状态切换
多种编程功能，可实现复杂流体传输过程：流量均匀，流量线性递增或递减，
⾃动循环，延迟，重复，I/O输出触发，外部I/O事件输⼊，触摸屏触发
编程参数保存为⽅案，便于直接调⽤

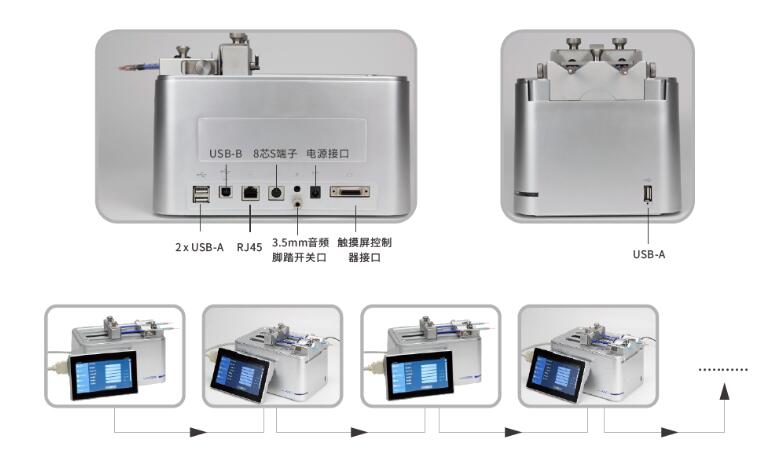

提供多种接口形式，可实现多泵通信互联
一个网络中可同时控制99台泵
帮助设备建⽴连接，实现设备与设备之间⾼效便捷的信息交互
通过蜂鸣音提示、灯光提示、文字提示、语音播报等多种方式，实时掌控实验进度及工作状态
多种⽅式报告泵的⼯作状态，实验进度，故障报警及诊断信息

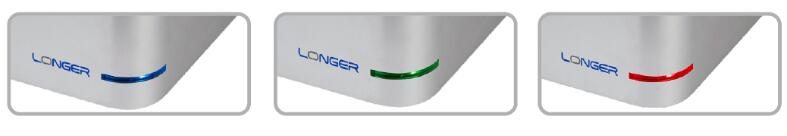

运⾏状态指⽰灯
分别指示：待机/运行/故障停机
支持21CFR安全法规要求，确保电子数据的有效性和可靠性

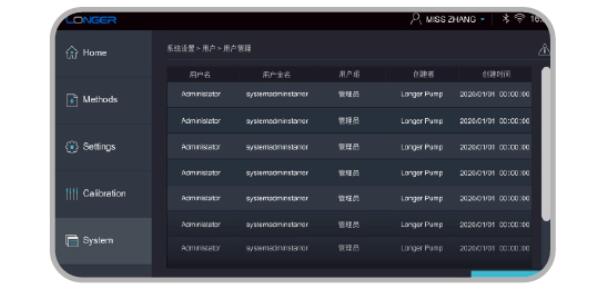

支持三级⽤⼾权限管理，不同⽤⼾不同显⽰或操作权限
记录泵的运⾏历史数据，保存为⽇志且可直接导出
电⼦签名和审计追踪，真实完整记录运⾏数据
智能诊断、维保提示，为安全运行提供可靠保障
技术指标
dLSP 510 |
dLSP 520 |
dLSP 540 |
dLSP 5A0 |
dLSP 510 Pro |
dLSP 520 Pro |
| 工作模式 |
灌注，抽取，先灌注后抽取，先抽取后灌注，自动循环，编程（通过专用软件完成编程） |
| 通道数量 |
1 |
2 |
4 |
10 |
1 |
2 |
| 行程分辨率 |
0.03255μm/微步 |
0.015625μm/微步 |
| 线速度范围 |
0.0833μm/min-180mm/min |
0.04μm/min-86.4mm/min |
| 微步速度范围 |
23.4375 sec/μstep-10.85 μsec/μstep |
| 行程控制准确度精度（额定行程） |
±0.5% |
±0.35% |
| 行程控制重复性精度CV（额定行程） |
±0.05% |
| 线性推力 |
额定推力40lbs/18kg,推力可调 |
| 电机及驱动 |
1.8度步进电机，64细分 |
1.8度步进电机，64细分 |
| 适用注射器 |
0.5uL-60mL |
0.5uL-30mL |
0.5uL-20mL |
0.5uL-10mL |
0.5uL-60mL |
0.5uL-30mL |
| 注射器自定义 |
行程≤108mm |
行程≤108mm |
行程≤108mm |
行程≤108mm |
行程≤108mm |
行程≤108mm |
| 外径≤31.5mm |
外径≤26mm |
外径≤22mm |
外径≤18mm |
外径≤31.5mm |
外径≤26mm |
| 显示方式 |
7寸，1024x600像素，IPS HD液晶屏 |
| 显示语言 |
中文或英文可设 |
| 操控方式 |
触摸屏操控，专用PC软件操控，云平台远程控制，专用Android APP操控，触点信号控制启停（脚踏开关），RS485通信控制 |
| 接口形式 |
RS485(可选配)，RJ45（10/100/1000M自适应），USB-B，USB-A，3.5mm音频脚踏开关接口，S端子：3路固态继电器输出，2路空接点/TTL信号输入 |
| 无线连接方式（可选配） |
Wifi，蓝牙 |
| 编程功能 |
基于工作流的模块化编程：最多可编程50步，包括匀速，斜坡，自动循环，延时，重复，编程输出，外部事件输入 |
| 校准功能 |
通过校准提高流量/液量精度 |
| 参数方法 |
编程设置的参数可保存为方法，便于直接调用 |
| 实时时钟 |
显示日期和时间，并且可设置 |
| 声音提示 |
可设置按键提示音，运行结束提示音等 |
| 语音播报 |
通过语音播报任务开始，任务结束，报警及诊断信息 |
| 智能诊断 |
智能诊断运行过程中是否存在电机失步 |
智能诊断运行过程中是否存在电机失步，是否安装注射器，是否存在漏液问题 |
| 锁屏功能 |
防止误操作 |
| 用户权限管理 |
拥有三级用户权限（管理员，开发人员，操作人员） |
| 符合安全管理要求（21CFR Part 11法规要求） |
| 状态监控 |
实时监控泵的运行状态，提供报警等提示信息 |
| 日志记录功能 |
记录泵的完整运行历史记录，可直接导出 |
| 电子签名和审计追踪 |
符合21CFR Part 11法规要求 |
| （在专用软件上实现） |
| 3Q验证体系 |
符合GMP要求 |
| 电磁兼容性 |
通过（TUV）CE认证 |
| 外形尺寸(长*宽*高) |
主机：260mm*185mm*180mm，控制器：190mm*123mm*33mm |
| 适用电源 |
AC 100V-240V/30W 50/60Hz |
AC 100V-240V/20W 50/60Hz |
| 工作环境 |
温度：5℃-40℃；相对湿度<85% |
| 防护等级 |
IP31 |
| 重量 |
执行单元部分：约3.5kg
控制器部分：约0.4kg |
执行单元部分：约3.7kg
控制器部分：约0.4kg |
执行单元部分：约4.0kg
控制器部分：约0.4kg |
执行单元部分：约3.5kg，控制器部分：约0.4kg |
其他参数
| 产品型号(产品编号) |
dLSP 510 |
dLSP 510 Pro
dLSP 520 Pro |
| dLSP 520 |
| dLSP 540 |
| dLSP 5A0 |
| 适用注射器规格 |
注射器内径(mm) |
参考流量(nL/min-mL/min) |
| 0.5ul |
0.1 |
0.0007-0.0014 |
0.0003-0.0007 |
| 5ul |
0.35 |
0.008-0.017 |
0.004-0.008 |
| 10ul |
0.5 |
0.016-0.035 |
0.008-0.017 |
| 25ul |
0.8 |
0.042-0.090 |
0.020-0.043 |
| 50ul |
1.1 |
0.079-0.171 |
0.038-0.082 |
| 100ul |
1.6 |
0.167-0.362 |
0.080-0.174 |
| 500ul |
3.25 |
0.691-1.493 |
0.332-0.717 |
| 1ml |
4.72 |
1.458-3.150 |
0.700-1.512 |
| 2ml |
9 |
5.299-11.451 |
2.545-5.497 |
| 5ml |
13.1 |
11.227-24.261 |
5.391-11.645 |
| 10ml |
16.6 |
18.028-38.956 |
8.657-18.699 |
| 20ml |
19 |
23.618-51.035 |
11.341-24.497 |
| 30ml |
23 |
34.609-74.786 |
16.619-35.897 |
| 60ml |
29.14 |
55.554-120.044 |
26.677-57.621 |
注：不同型号可适配最大射器规格不同，dLSP 510(Pro)-60ml；dLSP 520(Pro)-30ml；dLSP 540-20ml；dLSP 5A0-10ml |
