TH15直流减速,交流减速电机
TH15系列固定转速型ODM产品是针对配套客户设计研发的蠕动泵。产品装配TH15系列泵头，采用60电机，转速固定，结构简单，可进行面板式安装。
流量范围：-≤167ml/min
最大通道数：1
产品特性
适用场所：
主要在设备仪器中配套使用
产品特性：
| 电机类型 |
直流减速 |
交流减速 |
| 电源 |
DV 12V |
DV 24V |
AC 220V |
| 转速(rpm) |
14 |
28 |
56 |
93 |
15 |
30 |
59 |
98 |
15 |
30 |
62 |
100 |
| 适用软管规格 |
单通道参考流量(ml/min) |
| 13# |
1 |
2 |
4 |
7 |
1 |
2 |
4 |
7 |
1 |
2 |
4 |
7 |
| 14# |
3 |
6 |
12 |
20 |
3 |
7 |
13 |
22 |
3 |
7 |
14 |
22 |
| 19# |
7 |
14 |
28 |
47 |
8 |
15 |
30 |
49 |
8 |
15 |
31 |
50 |
| 16# |
11 |
22 |
45 |
74 |
12 |
24 |
47 |
78 |
12 |
24 |
50 |
80 |
| 25# |
23 |
47 |
94 |
155 |
25 |
50 |
99 |
164 |
25 |
50 |
104 |
167 |
产品规格
功能特点
|
产品型号
|
安装方式
|
产品编号
|
转速(rpm)
|
电机类型
|
适用电源
|
转速误差
|
建议寿命
|
工作环境温度
|
工作环境相对湿度
|
|
G14-D2﹠TH15-12-A
|
面板
|
05.52.01A
|
14
|
60直流
减速电机
|
DC 12V/15W
|
≤±10%
|
2000小时
|
0℃-40℃
|
＜80%
|
|
G28-D2﹠TH15-12-A
|
05.52.02A
|
28
|
|
G56-D2﹠TH15-12-A
|
05.52.03A
|
56
|
|
G93-D2﹠TH15-12-A
|
05.52.04A
|
93
|
|
G15-D102﹠TH15-12-A
|
05.54.01A
|
15
|
DC 24V/15W
|
|
G30-D102﹠TH15-12-A
|
05.54.02A
|
30
|
|
G59-D102﹠TH15-12-A
|
05.54.03A
|
59
|
|
G98-D102﹠TH15-12-A
|
05.54.04A
|
98
|
|
G15-A2﹠TH15-12-A
|
05.56.21A
|
15
|
60交流
减速电机
|
DC 220V/10W
|
5000小时
|
|
G30-A2﹠TH15-12-A
|
05.56.22A
|
30
|
|
G60-A2﹠TH15-12-A
|
05.56.23A
|
60
|
|
G100-A2﹠TH15-12-A
|
05.56.24A
|
100
|
技术指标
泵头：TH15
转速：每款产品转速固定不可调。产品型号及对应转速，请参考附件1。
流量：请参考最新产品样本。
适用软管：13#，14#，19#，16#，25#
适用电源：60直流减速电机，适用DC 12V/15W或DC 24V/15W电源
60交流异步减速电机，适用AC 220V/10W电源
60交流同步减速电机，适用AC 220V/14W电源
建议寿命：60直流减速电机，建议寿命2000小时
60交流异步减速电机，建议寿命5000小时
60交流同步减速电机，建议寿命1500小时
转速误差：≤±10%
工作环境：环境温度：0-40℃，相对湿度：<80%，无凝露

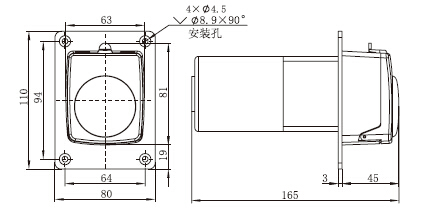

外形尺寸：同步电机：(长×宽×高)105×80×110(mm)
异步电机：(长×宽×高)163×80×110(mm)
