T100系列OEM蠕动泵驱动器
T100系列ODM蠕动泵驱动器由57步进电机选配多种控制方式形成的体积小、结构简单、控制简便的蠕动泵驱动器产品系列。主要在设备、仪器中配套使用，实现430mL/min以下的流体传输。采用拨码开关结合外部信号的控制方式，外部信号可选4-20mA、0-5V、0-10V、0-10kHz，并可提供采用RS485通讯控制方式的产品。采用底板、面板兼容的安装方式。
流量范围：-≤430ml/min
最大通道数：2
产品特性
适用场所：
主要在设备仪器中配套使用
产品特性：
T100系列产品是主要针对配套客户设计研发的蠕动泵驱动器，最高转速为100rpm，转速可调节，适配多种泵头，最大能提供380mL/min的参考流量，可采用底板和面板两种安装方式，直流11.4-25.2V供电，体积小，结构紧凑，适合配套使用。
如需CE认证产品，请在订单中注明：
产品规格
功能特点
| 项目 |
参数 |
| 转速范围 |
≤100rpm |
| 转速控制分辨率 |
0.1rpm |
| *方向控制 |
外部输入空触点。触点常开，蠕动泵顺时针运转；触点常闭，蠕动泵逆时针运转。 |
| *启停控制 |
外部输入空触点。触点常开，蠕动泵运行；触点常闭，蠕动泵停止。 |
| *拨码开关转速控制 |
16档BCD拨码开关,0档对应转速受外部信号控制，1-F档对应转速(rpm)5、10、15、20、25、30、35、40、45、50、55、60、70、80、90、100 |
| *外部信号转速控制(可选) |
4-20mA线性对应0.1－100rpm、 0-5V线性对应0-100rpm、 0-10V线性对应0-100rpm、0-10kHz线性对应0-100rpm |
| **通信地址设定 |
5位DIP拨码开关，通讯地址设定范围为1-30。 |
| **通信波特率设定 |
1位DIP拨码开关，1200bps或9600bps可选。 |

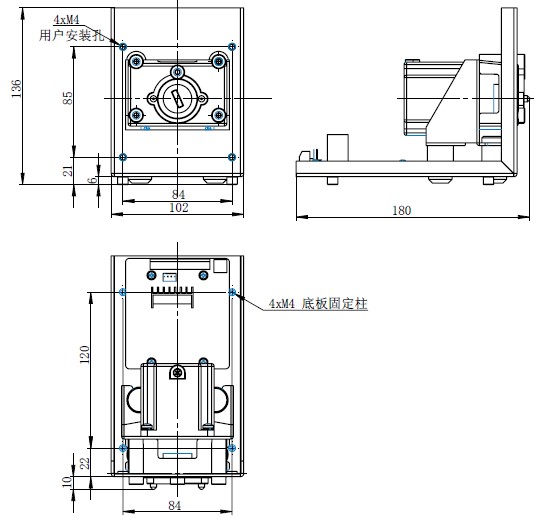

| 外形尺寸(长×宽×高) |
180×102×136mm |
| 工作环境相对湿度 |
＜80% |
| 工作环境温度 |
0℃～40℃ |
| 适用电源 |
DC11.4V-25.2V/20W |
| 重量 |
1.43kg |
技术指标
| 产品型号 |
产品代码 |
控制方式 |
认证 |
| T100-S300 |
0560100 |
拨码开关结合外部信号（4-20mA） |
满足RoHS需求 |
| T100-S301 |
0560101 |
拨码开关结合外部信号（0-5V） |
| T100-S302 |
0560102 |
拨码开关结合外部信号（0-10V） |
| T100-S303 |
0560103 |
拨码开关结合外部信号（0-10kHz） |
| T100-S500 |
0560200 |
RS485通讯 |
| 适配泵头 |
适配软管规格 |
最大参考流量 |
| YZ1515X、YZⅡ15 |
13# 14# 19# 16# 25# 17# 18# |
380mL/min |
| YZ2515X、YZⅡ25 |
15# 24# |
270mL/min |
| DG-1(6)、DG-2(6) |
内径≤3.17mm，壁厚0.8-1.0mm |
48mL/min(单通道） |
| DG-1(10)、DG-2(10) |
32mL/min（单通道） |
| DG15-24 |
16# 25# 17# |
300mL/min(单通道） |
| DG15-28 |
13# 14# 内径≤3.17mm，壁厚0.8-1.0mm |
75mL/min(单通道） |
| DMD15-13-B/DMD15-13-D |
2×13# 4×13# 2×4# 2×19# 2×16# 2×25# |
375mL/min |
| FG15-13 |
13# 14# 19# 16# 25# 17# 18# |
430mL/min |
| FG25-13 |
15# 24# |
320mL/min |
| BZ15-13-A |
14# |
22mL/min |
| BZ15-13-B |
16# |
80mL/min |
| BZ15-13-C |
25# |
150mL/min |
| BZ15-13-D |
17# |
270mL/min |
| BZ25-13-B |
24# |
250mL/min |
其他参数
|
|
|
