T-S400 OEM蠕动泵
由57步进电机搭配安装支架构成的体积小、结构简单的蠕动泵驱动器产品,可搭配多种泵头，实现1140mL/min以下的流体传输。由用户直接驱动步进电机对工作过程进行控制，采用底板、面板兼容的安装方式。
流量范围：-≤1300ml/min
最大通道数：1
产品特性
适用场所：
主要在设备仪器中配套使用
产品特性：
T-S400蠕动泵由57步进电机搭配安装支架构成的体积小、结构简单的蠕动泵驱动器产品。主要在设备、仪器中配套使用，可搭配多种泵头，实现1140mL/min以下的流体传输。由用户直接驱动步进电机对工作过程进行控制，采用底板、面板兼容的安装方式。满足RoHS需求。
产品规格
功能特点
|
电机参数
|
电机接口
|
|
项目
|
参数
|
线色
|
定义
|
|
步距角
|
1.8°
|
红
|
A
|
|
相数
|
2
|
|
绝缘电阻
|
≥100MΩ
|
绿
|
A
|
|
绝缘等级
|
B级
|
|
相电压
|
2.7V
|
黄
|
B
|
|
相电流
|
1.5A
|
|
电阻
|
1.8Ω±10%
|
蓝
|
B
|
|
电感
|
4.5mH±20%
|
技术指标
|
项目
|
参数
|
项目
|
参数
|
|
转速范围（配DG泵头）
|
≤100rpm
|
工作环境相对湿度
|
＜80%
|
|
转速范围（配其它泵头）
|
≤300rpm
|
工作环境温度
|
0℃～40℃
|
|

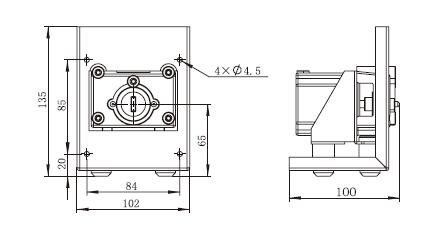

外形尺寸(长*宽*高)
|
100mm*102mm*135mm
|
|
|
|
适配泵头
|
适配软管规格
|
最大参考流量(ml/min)
|
|
YZ1515X、YzⅡ15
|
13#、14#、19#、16#、25#、17#、18#
|
1140
|
|
YZ2515X、YzⅡ25
|
15#、24#
|
840
|
|
DG-1(6)、DG-2(6)
|
内径≤3.17mm，壁厚0.8mm-1.0mm
|
48(单通道）
|
|
DG-1(10)、DG-2(10)
|
32（单通道）
|
|
BZ15-13-A
|
14#
|
75
|
|
BZ15-13-B
|
16#
|
230
|
|
BZ15-13-C
|
25#
|
480
|
|
BZ15-13-D
|
17#
|
840
|
|
BZ25
|
24#
|
800
|
|
FG15-13
|
13# 14# 19# 16# 25# 17# 18#
|
1300
|
|
FG25-13
|
15# 24#
|
900
|
|
DMD15-13-B/DMD15-13-D
|
2*13#、4*13#、2*14#
2*19#、2*16#、2*25#
|
1050
|
其他参数
|
