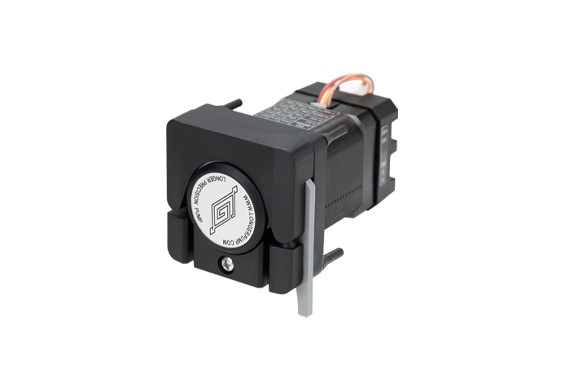

采用42步进电机，电机驱动与电机集成为一体，体积小巧，结构紧凑
通过外部数字信号、模拟量信号、脉冲信号控制泵的运行
含WX10-14-H微型蠕动泵泵头，具有4滚轮，降低流体脉动
WX10-14-H泵头可适配壁厚为0.8mm-1.0mm的多种规格软管
技术参数
参数
| |
电机类型 |
步进电机 |
是否含控制板 |
是 |
最大参考流量（单通道） |
40mL/min |
含泵头型号 |
WX10-14-H (已含) |
转速范围 |
≤100rpm |
转速控制 |
DIP拨码开关，4-20mA，0-5V，0-10V，0-10kHz |
控制功能 |
转速、启停、方向 |
外形尺寸 |
94x59x67.5mm |
安装方式 |
面板安装 |
适用电源 |
DC24V/8W |
工作环境温度 |
0℃-40℃ |
工作环境湿度 |
＜80% |
重量 |
0.47kg |
详细参数
| T100-SE01&BPH01 T100-SE01-02 T100-SE01&WX10-14-H T100-SE01&JY15-12-C | T400-SE01&BPH01 T400-SE01-02 |
转速范围 | 0-100rpm | 0-400rpm |
控制分辨率 | 0.1rpm | 1rpm |
方向控制 | 外部接入空触点信号控制泵的运行方向。 支持电平触发或脉冲触发，通过通信指令设置触发方式。 出厂默认触发逻辑：电平方式触发，触点断开，顺时针运行；触点闭合，逆时针运行 |
启停控制 | 外部接入空触点信号控制泵的启停状态。 支持电平触发或脉冲触发，通过通信指令设置触发方式。 出厂默认触发逻辑：电平方式触发，触点断开，泵运行；触点闭合，泵停止 |
DIP拨码开关设置转速 | 5位DIP拨码开关可设置转速0-100rpm，每5rpm为一档 | 5位DIP拨码开关可设置转速0-400rpm， 每20rpm为一档 |
外部转速控制信号 | 4-20mA，0-5V，0-10V，0-10kHz，默认线性对应0-100rpm。 转速信号和转速范围可通过通信指令设置 | 4-20mA，0-5V，0-10V，0-10kHz，默认线性对应 0-400rpm。转速信号和转速范围可通过通信指令设置 |
输出功能 | DC5V 10mA |
适配电源要求 | DC24V/8W | DC24V/12W |
外形尺寸(L*W*H) | 带BPH01泵头：117x64x63mm 带KZ15/KZ10泵头：116x60x69mm 带WX10泵头：94x59x67.5mm 带JY15-12泵头： 110x60x61mm |
安装方式 | 面板安装 |
工作环境参数 | 温度0℃-40℃，湿度＜80% |
产品重量(含泵头) | 带WX10泵头：0.47kg; 带BPH01/JY15/KZ10/KZ15泵头：0.54kg |
适配泵头软管及流量
驱动器型号 | 最大转速 | 适配泵头 | 适配软管 | 最大参考流量(mL/min) |
T100-SE01-02 | 100rpm | KZ10 | 内径≤3.17mm，壁厚0.86mm | 23 |
KZ15 | 13#，14#，19#，16# | 42 |
T400-SE01-02 | 400rpm | KZ10 | 内径≤3.17mm，壁厚0.86mm | 92 |
KZ15 | 13#，14#，19#，16# | 168 |
T100-SE01&BPH01 | 100rpm | BPH01(已含) | 13#，14#，19#，16#，25# | 82 |
T400-SE01&BPH01 | 400rpm | BPH01(已含) | 13#，14#，19#，16#，25# | 340 |
T100-SE01&WX10-14-H | 100rpm | WX10-14-H (已含) | 内径≤3.17mm，壁厚0.8-1mm | 40 |
T100-SE01&JY15-12-C | 100rpm | JY15-12-C (已含) | 25#, 17# | 170 |
