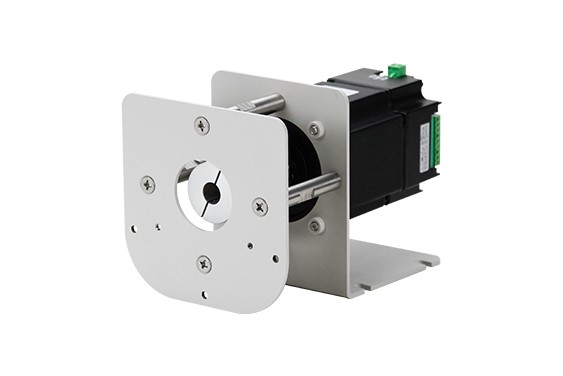

| 80系列无刷伺服调速一体机--实验室，制药，食品，化工等领域 采用无刷伺服电机，驱动与电机集为一体，最大流量可达11L/min。
产品特点 采用无刷伺服电机，驱动与电机集为一体，最大流量可达11L/min 支持位置控制模式，通过脉冲信号控制电机的绝对转动角度 支持速度控制模式，通过4-20mA/0-5V模拟量信号，脉冲频率信号，或通信指令(RS485接口，Modbus RTU协议)，控制泵的转速 配备17bit绝对值编码器闭环反馈，精确控制电机运行，并输出实时转速和故障报警，助力自动化控制过程闭环
技术参数
参数
|
80 系列
|
电机类型 |
无刷伺服电机 |
是否含控制板 |
含 |
最大参考流量（单通道） |
11000mL/min |
含泵头型号 |
无 |
转速范围 |
0-600rpm |
转速控制 |
RS485，4-20mA，0-5V，0-5V，0-10kHz(取决于产品型号) |
控制功能 |
位置控制模式，速度控制模式(取决于产品型号) |
外形尺寸 |
198mm*130mm*138mm |
安装方式 |
底板安装 |
适用电源 |
DC24V/260W |
工作环境温度 |
0℃-40℃ |
工作环境湿度 |
湿度<80% |
详细参数 | 产品型号 | T600-BLC04S-11 | T600-BLA04S-11 | T600-BLV04S-11 | T600-BLF04S-11 | | 转速范围 | 0-600rpm | | 转速控制精度 | ±1rpm | | 转速控制分辨率 | 1rpm | | 驱动类型 | 无刷伺服驱动，17bit绝对值编码器 | | 控制模式 | 位置控制模式，速度控制模式 | 速度控制模式 | 速度控制模式 | 位置控制模式，速度控制模式 | | 位置控制模式 | 通信指令控制泵的启停、方向和转速 | 无 | 无 | 位置脉冲信号+方向信号，泵按照指定方向转动相应角度 | | 速度控制模式 | 通信指令控制泵的启停、方向和转速 | 4-20mA对应0-600rpm 干接点信号控制启停和方向 | 0-5V对应0-600rpm 干接点信号控制启停和方向 | 0-10kHz(电平5-24V) 对应0-600rpm 干接点信号控制启停和方向 | | 状态输出 | 转速输出：10Hz-6kHz对应1rpm-600rpm 故障报警输出：电平信号(默认低电平报警，可设为高电平报警 | | 通信功能 | RS485接口，Modbus RTU协议 波特率：9600bps, 19200bps, 38400bps, 57600bps 校验位：无 通信地址：1-127 停止位：1位 | 无 | 无 | 无 | | 电源要求 | DC24V/260W | | 外形尺寸(L*W*H) | 198mm*130mm*138mm | | 工作环境 | 0℃-40℃， 湿度<80%，无凝露, 海拔<2000m |
适用泵头软管及流量 | 适配泵头 | 适配软管 | 最大参考流量(mL/min) | | (1,2) X KZ25-13 | 15#, 24#, 35#, 36# | 6000 (单通道) | | KZ35-13 | 73#, 82# | 11000 | | YZ35-13 | 73#, 82# | 11000 |
|
