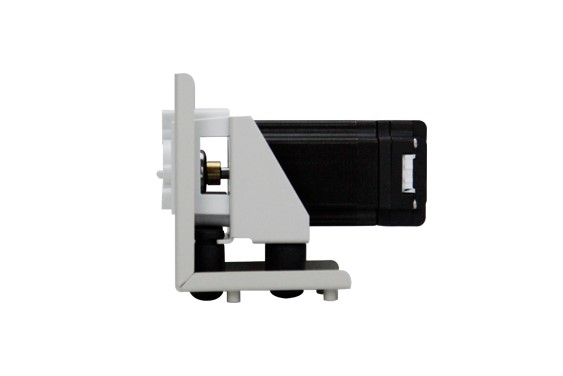

T100-SE02-01是主要用于仪器设备配套的OEM蠕动泵驱动器，可适配YZ15, YZ25, FG15, FG25, BZ等蠕动泵泵头。采用57步进电机，电机与驱动集成为一体机，结构紧凑，体积小巧。通过数字信号、模拟量信号、脉冲信号对泵进行远程控制。
产品特点
- 采用57步进电机，电机驱动与电机集成为一体，体积小巧，结构紧凑
- 通过外部数字信号、模拟量信号、脉冲信号控制泵的运行
- 可适配多种蠕动泵泵头，提供宽泛的流量范围
技术参数
参数
| T100-SE02-01 |
电机类型 | 步进电机 |
是否含控制板 |
是 |
最大参考流量（单通道） |
≤500mL/min |
含泵头型号 |
无 |
转速范围 |
≤100rpm |
转速控制 |
DIP拨码开关，4-20mA，0-5V，0-10V，0-10kHz |
控制功能 |
转速、启停、方向 |
外形尺寸 |
121x102x118(mm) |
安装方式 |
支持面板安装或底板安装 |
适用电源 |
DC24V/15W |
工作环境温度 |
0℃-40℃ |
工作环境湿度 |
＜80% |
重量 |
1.29kg |
详细参数
| T100-SE02-01 | T300-SE02-01 | T600-SE02-01 |
转速范围 | 0-100rpm | 0-300rpm | 0-600rpm |
控制分辨率 | 0.1rpm | 1rpm | 1rpm |
| 方向控制 | 外部接入空触点信号控制泵的运行方向。支持电平触发或脉冲触发，通过通信指令设置触发方式。 出厂默认触发逻辑：电平方式触发，触点断开，顺时针运行；触点闭合，逆时针运行 |
启停控制 | 外部接入空触点信号控制泵的启停状态。支持电平触发或脉冲触发，通过通信指令设置触发方式。 出厂默认触发逻辑：电平方式触发，触点断开，泵运行；触点闭合，泵停止 |
| DIP拨码开关设置转速 | 5位DIP拨码开关可设置转速 0-100rpm，每5rpm为一档 | 5位DIP拨码开关可设置转速 0-300rpm，每10rpm为一档 | 5位DIP拨码开关可设置转速 0-600rpm，每20rpm为一档 |
外部转速控制信号
| 4-20mA，0-5V，0-10V，0-10kHz，默认线性对应0-100rpm。转速信号和转速范围可通过通信指令设置 | 4-20mA，0-5V，0-10V，0-10kHz，默认线性对应0-300rpm。转速信号和转速范围可通过通信指令设置 | 4-20mA，0-5V，0-10V，0-10kHz，默认线性对应0-600rpm。转速信号和转速范围可通过通信指令设置 |
输出功能 | DC5V 100mA |
适配电源要求 | DC24V/15W | DC24V/45W | DC24V/55W |
外形尺寸 (L*W*H) | 121x102x118（mm） | 143x102x118（mm） |
安装方式 | 支持面板安装或者底板安装 |
工作环境参数 | 温度0℃-40℃，湿度＜80% |
产品重量(不含泵头) | 1.29kg | 1.61kg |

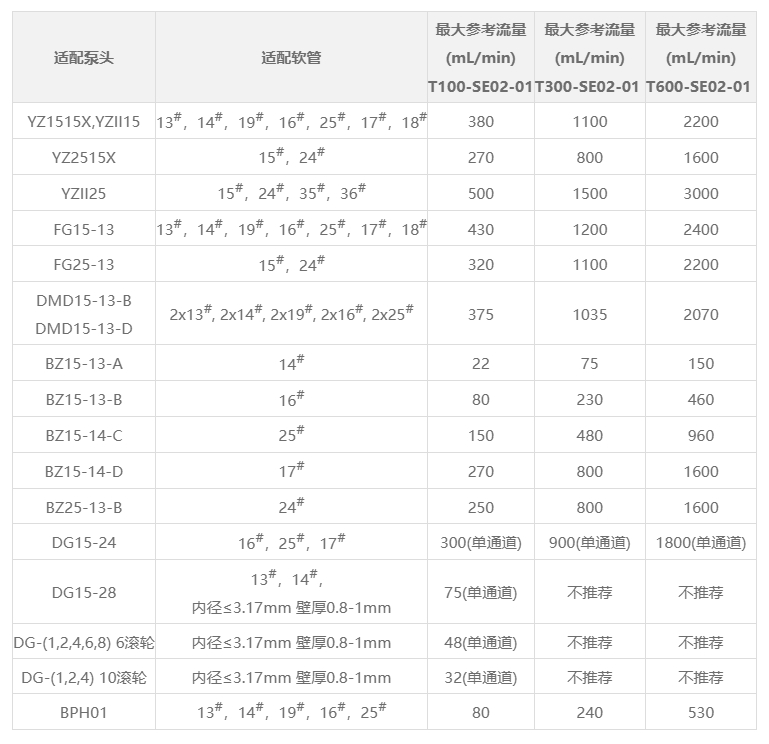

适配泵头软管及流量
