详细介绍：

特别适用于动物医学领域的新型注射泵，它们体积小、重量轻，便于安装到脑立体定位仪、显微操作仪。通过与TJ-4A控制器配套使用，它们可以变成多功能的注射泵，包括细胞注射、分配极微量的生物化学药剂、试管内受精中做细胞分离并且可以直接安装到显微操作仪或大、小鼠脑立体定位仪。

流量范围：0.023nl/min-0.213ml/min

最大通道数：1

适用场所：

生物实验室使用

产品特性：

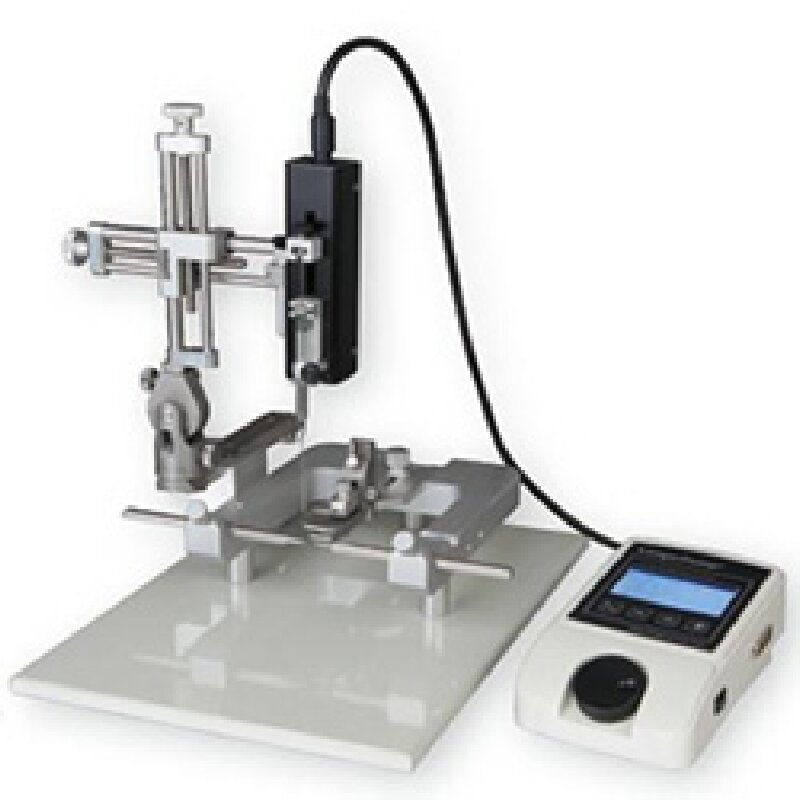

TJ-4A/SL0104-1A、TJ-4A/SL0107-1A型注射泵是两款特别适用于动物医学领域的新型注射泵，它们体积小、重量轻，便于安装到脑立体定位仪、显微操作仪。通过安装0.5μl—50μl的微量进样器可以分配纳升级体积的样品，同时具有超宽范围的线速度范围（3um/min～128mm/min）可满足不同用户的广泛应用。其中SL0104-1A是基于30mm行程的进样器设计的（我公司专为该型注射泵定制了上海高鸽短型进样器），其体积小，重量轻（只有258g），与小鼠脑立体定位仪配套使用佳。SL0107-1A适用于市场上绝大多数50μL以内的手动玻璃进样器。
通过与TJ-4A控制器配套使用，它们可以变成多功能的注射泵，包括细胞注射、分配极微量的生物化学药剂、试管内受精中做细胞分离并且可以直接安装到显微操作仪或大、小鼠脑立体定位仪。

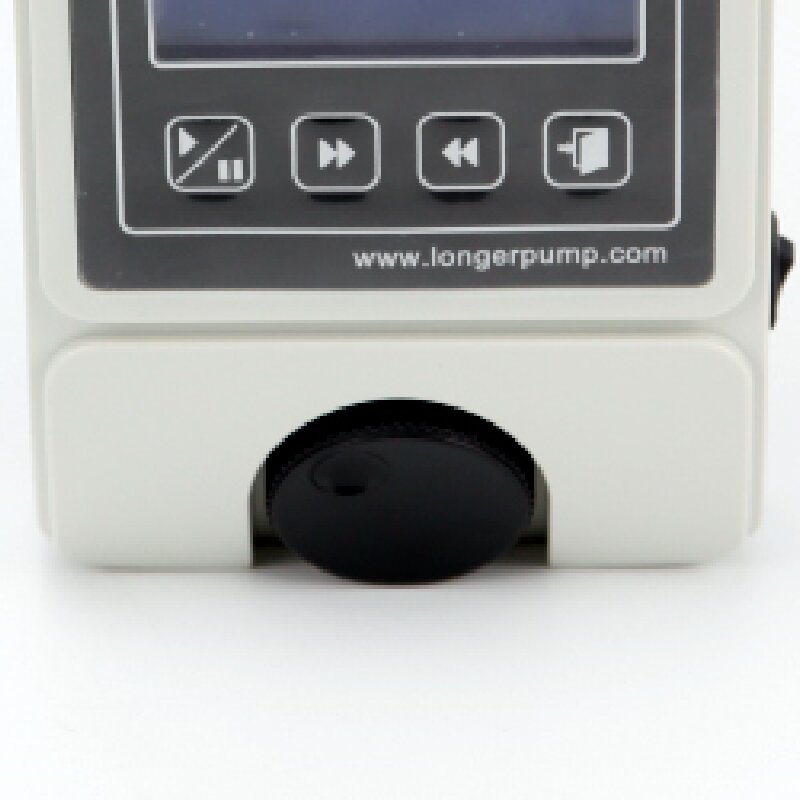

TJ-4A控制器具有掉电记忆功能，操作参数保存后下次启动时将直接调用。另外可选脚踏开关通过与控制器的DB15口连接实现启停控制。这个DB15口还可以与上位机（计算机、PLC、单片机）连接实现复杂的程序控制。

功能特点

体积小重量轻，方便与脑立体定位仪配套使用
易于使用
金属外壳
可以用脚踏开关控制

掉电记忆功能

新款动物医学注射泵较L0107系列注射泵执行机构体积大大缩小

技术指标

SL0104-1A、SL0107-1A:
工作模式：注射、抽取、先注射后抽取、先抽取后注射、连续
执行单元数量：1
最大行程：SL0104-1A:40mm SL0107-1A:70mm
行程分辨率：3μm
线速度范围：3.048μm/min-128.016mm/min(流量=线速度×注射器内截面积)
线速度调节分辨率：3μm/min
行程控制精度：误差≤±0.5%(行程≥最大行程的30%时)
额定线性推力：＞10N
注射器选择：内置主要厂家、主要型号注射器供选择
注射器自定义：可储存四个用户自定义的注射器内经值
流量校正：通过校正程序获得更为精确的液量
运行参数设置：分配液量、注射时间等，通过控制器设置。
显示参数选择：液量、流量或线速度
掉电记忆：重新上电后可选择是否按照掉电前的状态继续进行工作
快进(退)功能：全速注射或抽取液体
状态信号输出：2路OC门信号输出，用于指示启/停和方向状态
控制信号输入：3路TTL电平信号输入，用于控制启停、快进、快退
通信接口：RS485
控制器外形尺寸：170×108×65(mm)
控制器重量：0.5kg
执行单元外形尺寸：SL0104-1A:130×35×34(mm) SL0107-1A:160×35×34(mm)
执行单元重量：SL0104-1A:258g SL0107-1A:289g
使用电源：AC 90V-260V/10W
工作环境温度：0℃-40℃
工作环境相对湿度：＜80%

其他参数

注射泵	进样器规格（μL）	进样器内径（mm）	有效行程（mm）	参考流量范围
注射泵	进样器规格（μL）	进样器内径（mm）	有效行程（mm）	最低nL/min	最高μL/min
TJ-4A/SL0107-1A	0.5	0.10	63.69	0.0239	1.0
	1	0.15	56.62	0.0539	2.26
	2	0.20	63.69	0.0958	4.02
	5	0.35	51.97	0.293	12.32
	10	0.50	50.93	0.598	25.1
	25	0.80	49.74	1.53	64.35
	50	1.10	52.61	2.90	121.66
	100	1.4567	60	5.08	213.3
TJ-4A/SL0104-1A	0.5	0.15	28.29	0.0539	2.26
	1	0.20	31.83	0.0958	4.02
	2	0.35	20.78	0.293	12.32
	5	0.50	25.46	0.598	25.1
	10	0.80	19.89	1.53	64.35
	25	1.10	26.31	2.90	121.66
	50	1.4567	30	5.08	213.3

注：此表中SL0107-1A 配上海高鸽标准进样器；SL0104-1A配上海高鸽（短型）进样器，流量=线速度×内径面积
